分布式電源管理系統可自定義管理范圍內關鍵設備安全運行參數門檻值，制定相應的控制與保護策略，搭建關鍵設備與電源進線電能在線監測系統，并與控制系統形成閉環，當監測的參數值到達預先設定的門檻值時給出聲光告警并在系統仿真運行圖上給出具體事件提示，監控中心工作人員可通過大屏幕實時了解整個管控范圍內設備的運行狀態及各重要用電節點的電量參數，例如：網壓、頻率、負載電流、負載功率、三相不平衡度等信息，各重要參數達到一定值則報警、超過設定值則啟動保護動作。
　　在線監測系統可對整個管控區域的電源進線與用戶定義的用電設備進行實時功率在線監測，并統計能耗，可定義計費策略并進行計費統計。

一分布式電源管理系統功能

01單元用電計量計費

　　各用電單元可獨立進行耗電量統計與計費，可根據設定自動進行相應的控制操作。
用戶可查詢各自房間的使用電量、剩余電量、當前用電狀態等數據，也可查詢房間用電歷史記錄。

02單元用電最大負載限制

　　用戶可根據自身的管理要求，通過管理軟件設定各單元（包括用電設備與驅動電源）允許使用的最大功率值，當用戶使用電器功率超過設定值時系統啟動告警并給出具體提示，當超容時間過長超過軟件設定值時，閉環控制系統將及時響應，立即切斷電源，從而達到限制最大負荷的目的。

03進線電源容量限制

　　當系統中各單元用電量增加，導致進線電源容量不足時，系統給出告警與具體提示。

04事件記錄與查詢

　　系統具有事故記錄報告、故障統計報表、操作記錄報表、功率統計報表、電量統計報表，實時趨勢統計、歷史趨勢統計。

二分布式電源管理系統方案

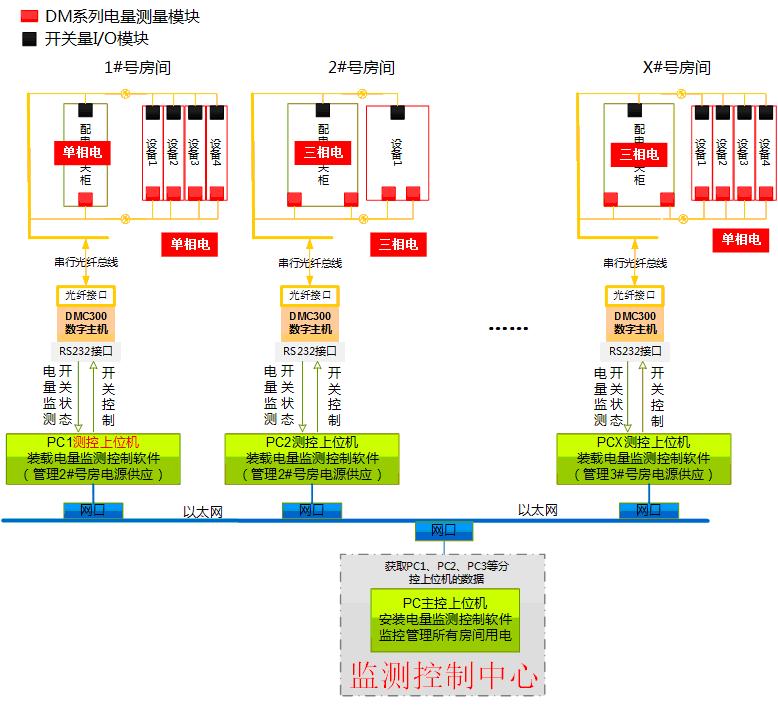

分布式電源管理系統原理圖

 　　本方案采用湖南銀河電氣有限公司開發的DMC300分布式測控系統，前端由DM系列分布式電量測量子站完成電量測量采集任務，通過DMC300數字主機與測控上位機實現互聯通訊，上位機安裝電量監測控制軟件對采集電量進行分析處理，實時顯示各用電參數及波形，并且對設定事件響應，通過控制DM系列分布式開關子站對線路開關實現通斷。
每一個房間為一個單元，PC機可以對本單元內進線及相關設備實現監控，單元間通過交換機連接，將數據送往監控中心的主控上位機，主控上位機通過讀取各個單元信息，實現對整個區域內各單元的監控。實時了解各區域用電狀況。

三分布式電源管理系統方案特點

01前端數字化

　　DMC300分布式測控系統的分布式測控子站置于被測點（受控點）附近，采用前端數字化技術，變個性的模擬量傳輸為共性的數字化傳輸，從而使模塊可以方便地通過總線技術實現系統拓?fù)洌m應現場不斷變化、日益繁雜的測控需求，簡化了現場線路、降低了布線要求，增強了系統的可拓展性。就近安裝及光纖傳輸最大限度避免了被測信號和控制信號在源頭引入的噪聲干擾及數據傳輸中的傳導干擾，從而大幅提升了測量準確度和控制可靠性。

02獨立性強

　　分布式測控子站采用模塊化結構，獨立性強。每一個單元用戶可以對本單元內用戶實現獨立監控，增減用電設備，對于維護、改進升級等不影響系統其它部分，易于拆裝，便于計量溯源。

03高速高效

　　DMC300分布式測控系統采用銀河電氣自行研制的基于光纖傳輸?shù)母咚俅锌偩€，其采樣率及通訊速率可與采集卡媲美，最高采樣率可達100ksps/通道，并且多通道可實現同步采樣，可滿足工業現場的各類復雜電參量及非電參量的動態測量，不丟失信號的每一細節。
　　采用本方案對電源負荷、線路開關的實時監控與嚴謹周密的安全控制策略結合可保障整個管控區域內設備的安全運行，人員規范操作，通過對各單元與進線耗能量的監測可促進用戶加強節能意識，適時調整用電策略，合理用電，降低損耗，以先進的現代化管理手段可顯著提高生產效率，增加經濟效益，提升單位形象。

---
