一船用電力推進系統新型十五相感應電機測試系統簡介

　　船用電力推進系統采用變頻器/機組驅動十五相感應電機，存在著功率大、相數多；基波頻率低、諧波含量高；電磁環境復雜;電壓較高、電流較大；諧波頻率高、次數大；測試成本高等難點，常規測試方法及一般功率分析儀無法滿足測量要求，測量數據往往與實際情況有較大的偏差。本測試系統有效地解決了上述難點，通過科學實驗，對十五相感應推進電機及推進變頻器的性能進行準確的測量，測試結果與設計值差距在規定容差范圍之內。本測試系統記錄實驗過程全部原始數據，為電力推進系統的科研、生產和質檢提供科學的數據支撐，避免重復試驗，降低試驗成本，提高試驗效率。

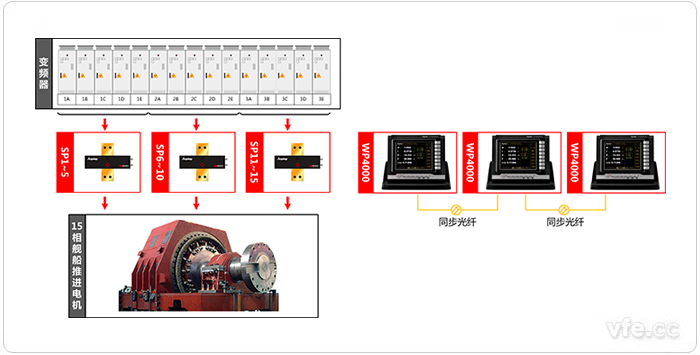

二船用電力推進系統新型十五相感應電機測試系統原理圖

船用電力推進系統新型十五相感應電機測試系統原理圖

三船用電力推進系統新型十五相感應電機測試系統設備清單

測點	設備名稱	型號	數量	備注
SP1-SP5、SP6-SP10 、SP11-SP15	變頻功率傳感器	SP332102C	15
	變頻功率分析儀	WP4000	3

---
