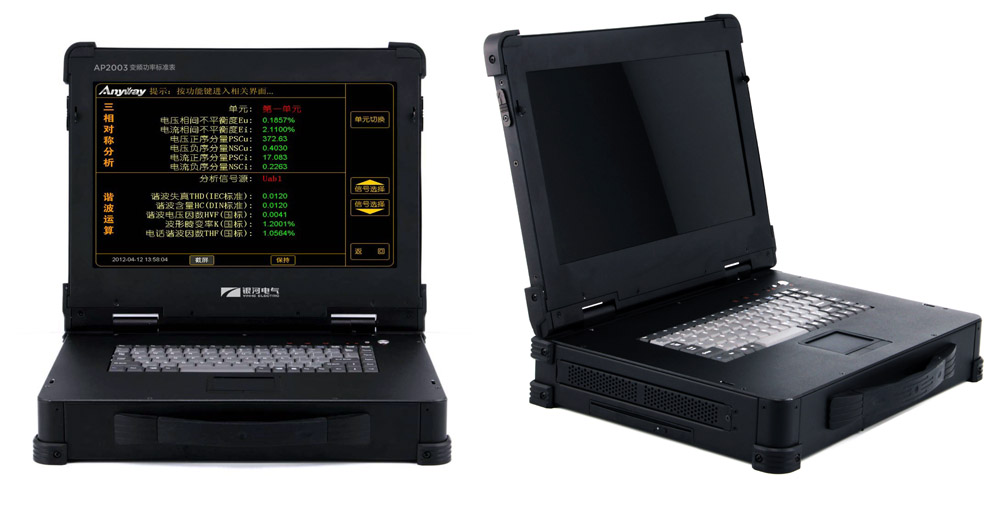

一AP2003變頻功率標準表概況
AP2003變頻功率標準表是一款寬頻帶、高精度、低角差的三相多功能標準表，可用于替代各種多功能校驗儀實現各種有功功率表或的校準與檢定。
AP2003變頻功率標準表主要用于變頻電量測量?jī)x表的電壓、電流、功率、相位、頻率、諧波等電參數的測量或校準；功率參數包括有功功率、無功功率、視在功率、功率因數及諧波功率；電壓、電流參數包括基波有效值、校準平均值、真有效值、各次諧波含量及總諧波失真等參數?？捎糜谌喙β时怼⑷喽喙δ軜?biāo)準表及各種數字電壓電流表等工頻或變頻電量測量?jī)x表的誤差的檢定或校準。
除了常規測量之外，AP2001變頻功率標準表還具有示波器和諧波檢測儀的主要功能，可以顯示被測電壓、電流的實時波形及諧波頻譜。

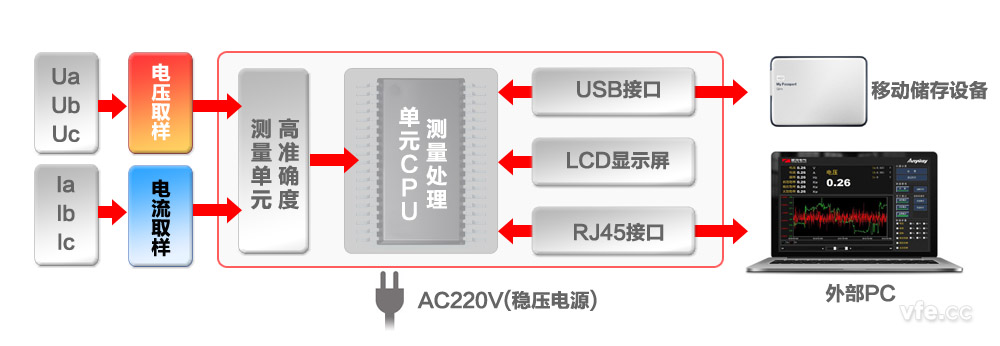

圖1、 AP2003變頻功率標準表構成原理
二AP2003變頻功率標準表主要特點
● 高準確度：電壓、電流誤差為0.01%rd+0.03%fs，功率誤差為0.02rd%+0.03%fs；
● 測量范圍寬：電壓測量范圍為 0.1V～1280V，電流測量范圍 4mA～6A，基波頻率測量范圍 0.1Hz～1500Hz；
● 量程自動切換，無需手動換擋；
● 高分辨率：電壓、電流、功率5位數字顯示，相位分辨率0.001°，頻率分辨率0.001Hz；
● 軟件自校準，整個校準周期內保持高穩定度；
● 配套上位機計量管理軟件可實現對測量/計量數據的高效管理，提高工作效率。
● 大屏幕LCD顯示，漢字提示，界面清晰，操作方便；
● 以太網接口，可通過PC機進行控制和數據管理；
● 配置高速USB接口，能向外部存儲器夠快速存儲數據。
| 項目 | 技術指標 | |
| 量程 | 電壓 電流 基波頻率 |
0.1V-1280V 4mA-6A 0.1-1500Hz |
| 準確度 | 電壓 電流 頻率 功率 |
0.01%rd+0.03%fs 0.01%rd+0.03%fs 0.02%rd 0.02%rd+0.03%fs |
| 人機交互 | LCD 通訊接口：RJ45 外部存儲：USB |
15′ UDP 協議 USB2.0 |
| 外形 | 尺寸 重量 |
448mm×317mm×132mm 8.5kg |
注：50Hz時，角差限值為0.01°，1500Hz時，角差限值為0.01°，不同功率因數下的功率測量精度可以此換算。
