一陀螺儀電機自動化系統簡介

　　陀螺儀電機是陀螺儀的核心組成部分。其運行穩定性直接影響陀螺儀的定向性能。陀螺儀電機的運行穩定性，體現在輸出機械特性的變化上，而輸出機械特性的變化，必然會以各種形式反映在輸入電參數上。因此，對輸入電壓、電流、瞬時功率進行分析，得到輸入電參量、尤其是輸入功率的變化規律，有助于對電機性能進行全面的了解。

二陀螺儀電機自動化測試系統原理圖

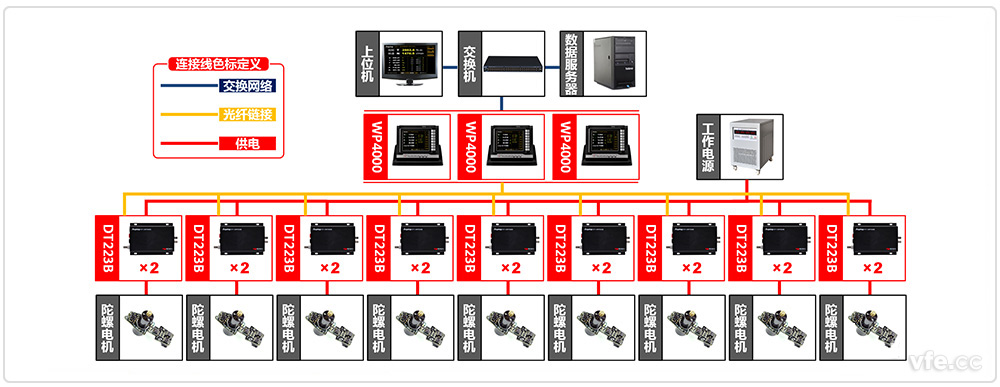

陀螺儀電機自動化測試系統原理圖

　　本測試方案可同時測量9臺陀螺儀電機，可自動對每臺電機的啟動時間、惰轉時間、啟動電流、啟動功耗、電流穩定度、功率穩定度等進行準確測試。

　　對陀螺儀電機的啟動時間、惰轉時間、啟動電流、啟動功耗、電壓諧波、電流諧波、瞬時功率諧波進行全面測試，可較為全面了解電機的機械特性，并對電機的穩定性進行定量分析。

　　可對電源的電壓調整率進行測試。工作電源的諧波、三相不平衡度等可調，可全面研究工作電源對電機運行性能的影響。進而提出對工作電源的各項性能指標的準確要求。

三陀螺儀電機自動化系統測試設備配置表

設備名稱	型號	數量	備注
變頻功率分析儀	WP4000-6	3臺
數字變送器	DT223B	18臺



---
