一國家變流技術工程研究中心變頻器測試系統簡介

　　國家變流技術工程研究中心是從事電傳動系列前沿核心技術，變流技術產品模塊化，標準化研究的專業化研究中心，是以提升我國變流技術與電傳動技術的自主知識產權和核心競爭能力為戰略目標的國家級的工程化研究基地，作為國家級的變流技術與工程化基地，在我國變流技術和電傳動技術領域發揮牽引和導向作用。本測試系統自動對電壓電流進行測試、計算，獲取電壓有效值、電流有效值、基波電壓、基波電流、諧波電壓、諧波電流、有功功率、基波功率、諧波功率等參數，從而對變頻器的性能進行綜合、科學評價。

二變頻器測試系統現場圖片

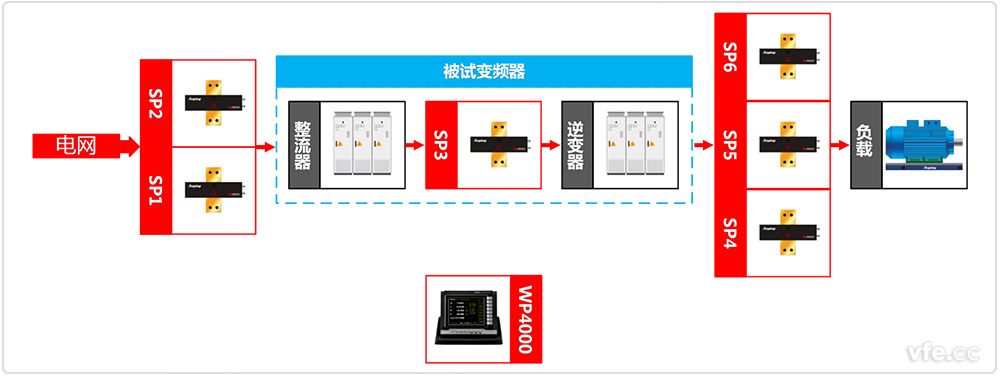

三變頻器測試系統原理圖

四變頻器測試系統設備清單

測點	設備名稱	型號	數量	備注
SP1~6	變頻功率傳感器	SP103302CC	6
	變頻功率分析儀	WP4000	1

---
