直流電機電樞電流變化率測定

  • 瀏覽次數：6313次
  • 發布時間：2016/8/6 23:15:32
  • 作者：ly_yinhe

　　直流電機電樞電流變化率是與換向級磁通密切相關的物理量，在直流電機測試中是一項重要被測參量，在電機故障診斷檢測中對電樞電流變化率進行測試可以有效的幫助被試電機故障分析。下面本文根據直流電機測試方法對電樞電流變化率測定電路及計算方法進行介紹。

一電樞電流變化率測定方法

　　電樞電流的最大變化率必須在電機允許的換向火花等級下測定。測定時，保持勵磁電壓不變，對復勵電機應將串勵繞組斷開，對串勵電機應有獨立的直流電源作他勵勵磁。

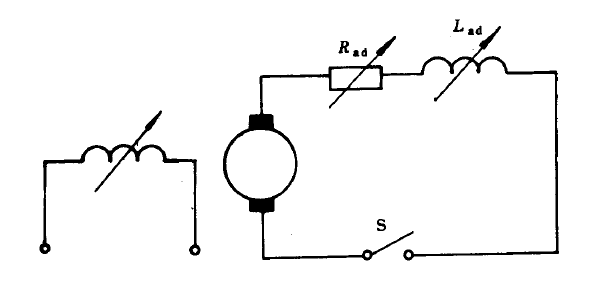

直流電機電樞電流變化率測定電路圖
圖1示：直流電機電樞電流變化率測定電路圖
　　Rad——電機接線端接入電阻；
　　Lad——電機接線端接入電感；
　　S——回路開關。
　　當電機在電動機狀態下空載運行達到額定轉速時，斷開電機電樞電源并將適當?shù)碾娮杵骱碗娍蛊鹘尤腚姌谢芈罚闺姍C處于能耗制動狀態，同時進行換向檢查，如果換向火花等級不是電機運行的等級，就要改變試驗線路的參數反復進行測試，一直得到最大運行的電流變化率。改變電路參數可改變外接電阻器或電抗器的數值，也可以在測試前預先調節勵磁電流的數值。

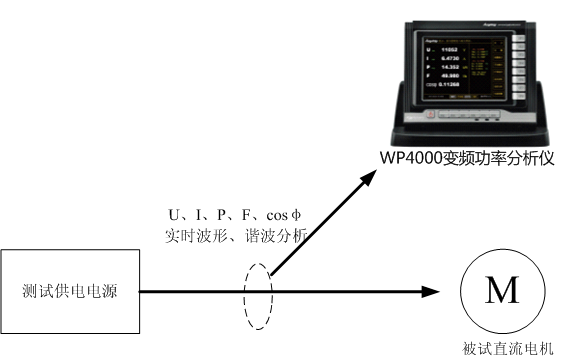

電流波形采樣記錄拓撲圖
圖2示：電流波形采樣記錄拓撲圖

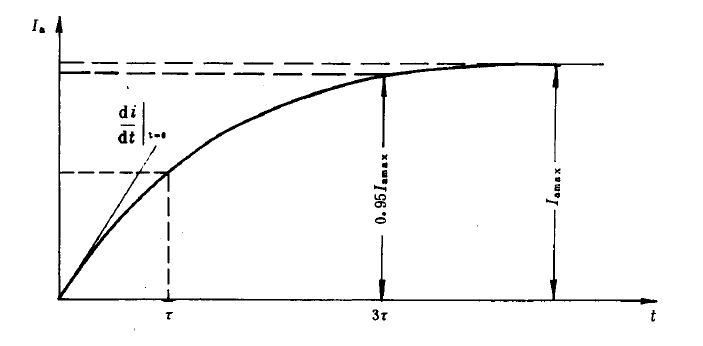

　　采用波形采集記錄設備記錄電流波形，從而得到電流變化率曲線，下圖所示為電流變化率曲線。
電流變化率曲線
圖2示：電流變化率曲線

二電樞電流變化率測試結果的計算

　　電流變化的平均速率由下式計算：

　　初始電流變化率由下式求取：

　　式中：T=3t，是電流從零增加到95%Imax的時間，s；

　　式中：
　　Lac和Rac為電機內電樞回路的電感和電阻值；
　　Lad和Rad為電機出線端接入的電感和電阻值。

三電樞電流變化率測試電路參數的估算

　　所需制動電阻值的初步估算，按下式計算：
