壓降測試儀的基本誤差主要包括比值差的測量誤差和相位差的測量誤差。比值差是指電能表端電壓相量模值與電壓互感器二次出口端電壓相量模值的差值與電壓互感器二次出口端電壓相量模值的比值；相位差是指電能表端電壓相量相對于電壓互感器二次出口端電壓相量的相位差。下面本文主要根據壓降測試儀通用技術條件介紹壓降測試儀準確度限值要求及準確度試驗的相關內容。
壓降測試儀的基本誤差包括比值差的測量誤差和相位差的測量誤差。
根據壓降測試儀通用技術條件要求比值差的測量誤差不得超過式1給出的限值范圍，相位差的測量誤差不得超過式2給出的限值范圍：
……1
……2
式中：
△X——壓降測試儀比值差的測量誤差限值，%；
△Y——壓降測試儀相位差的測量誤差限值，(′)；
X——壓降測試儀比值差測量示值的絕對值，%；
Y——壓降測試儀相位差測量示值的絕對值，(′)；
Dx——壓降測試儀比值差的最小測量值，%；
Dy——壓降測試儀相位差的最小測量值，(′)；
a——壓降測試儀準確度等級指數，分為1級和2級。
壓降測試儀在進行準確度試驗時參比環境條件應滿足以下要求：
——溫度：23℃；
——相對濕度：40%RH~60%%RH。
對壓降測試儀準確度進行檢驗時一般采用互感器校驗儀整體檢定裝置作為標準器：
對1級準確度的壓降測試儀準確度檢驗，應使用0.2級準確度的互感器校驗儀整體檢定裝置；
對2級準確度的壓降測試儀準確度減壓，應使用0.3級準確度的互感器校驗儀整體檢定裝置。
對壓降測試儀進行準確度試驗時，要求互感器校驗儀整體檢定裝置的工作電壓源U和等效微差電壓源ΔU在電氣上互相絕緣；工作電壓源U和等效微差電壓源ΔU的信號頻率為50Hz±0.5Hz，且波形失真度不大于5%;等效微差電壓源ΔU的同相分量與正交分量應連續可調且輸出疊加電壓相量。

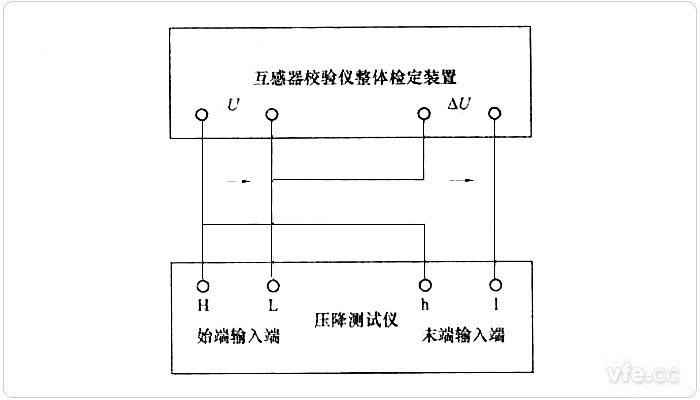

對壓降測試儀進行準確度檢驗時，一般使壓降測試儀工作在三相三線(三相四線)測量方式的的單回路測量狀態，壓降測試儀基本誤差試驗接線如下圖1所示。
圖1：基本誤差試驗接線圖
三相三線電路和三相四線電路壓降測試儀的接線如表1所示。

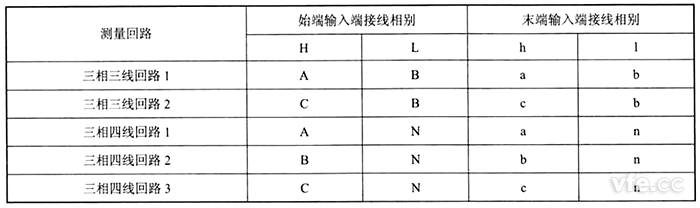

表1：壓降測試儀測量回路接線表
調節工作電壓源U電壓至額定值，調節等效微差電壓源ΔU的輸出，同時記錄互感器校驗儀整體檢定裝置和壓降測試儀的比值差測量示值與相位差測量示值。按照式3、式4計算器測量誤差：
……3
式中：
X1——壓降測試儀的比值差測量示值，%；
X0——互感器校驗儀整體檢定裝置比值差測量示值，%；
Δx——壓降測試儀比值差的測量示值誤差，%。
……4
式中：
y1——壓降測試儀的相位差測量示值，()；
y0——互感器校驗儀整體檢定裝置相位差測量示值，()；
Δy——壓降測試儀相位差的測量示值誤差，()。
Δx應不大于壓降測試儀比值差的測量誤差限值；Δy應不大于壓降測試儀相位差的測量誤差限值。
