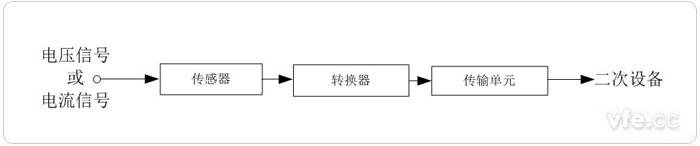

測量用變頻電量變送器通常由傳感器、轉換器和傳輸單元等組成，將輸入電量通過傳感器轉換成小電量信號，經轉換器轉換后通過傳輸單元供二次設備使用。

　　測量用變頻電量變送器按照輸入電量可分為電壓變送器、電流變送器；按照輸出信號類型可分為模擬輸出變送器和數字變送器；模擬輸出變送器輸出信號類型可分為交流電壓輸出、交流電流輸出、直流電壓輸出、直流電流輸出。

　　典型的變頻電量變送器包括各類測量用電壓傳感器、電流傳感器或電壓、電流組合式傳感器，各類霍爾電壓傳感器、霍爾電流傳感器、帶積分器或不帶積分器的羅氏線圈、磁通門電流傳感器，各類數字量輸出的變頻電量傳感器等。

　　測量用變頻電量變送器準確級應以該準確級在額定電壓和/或額定電流下所規定的最大誤差百分?jǐn)?shù)來表示。

01標準準確級

　　依據變頻電量變送器的量程比，分為普通級和S級。S級的量程比應大于等于100.

　　普通級標準準確級為：0.05、0.1、0.2、0.5、1、2；

　　S級的標準準確級為：0.1S、0.2S、0.5S。

02直流準確級

　　能夠測量直流分量的變頻電量變送器，應標注直流準確級，直流準確級應以準確級在額定電壓和/或額定電流下所規定的最大允許誤差百分?jǐn)?shù)來表示。

03諧波準確級

　　諧波測量準確度與諧波分布特點有關。電網諧波主要為低次諧波，且含量較小，變頻電量變送器用于測量電網諧波時，其準確度要求同GB/T20840.8-2007。
