一成都運達科技股份有限公司牽引電氣傳動系統試驗臺

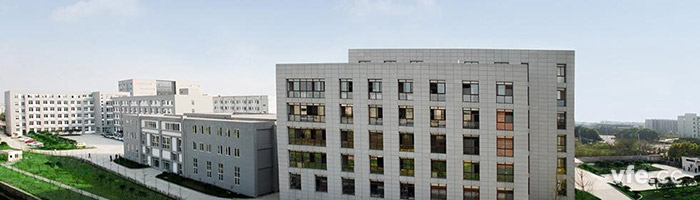

　　成都運達科技股份有限公司成立于2006年，是一家軌道交通車輛檢測與控制設備供應商。自成立伊始，運達即專注于軌道交通軌道交通車輛檢測與控制設備系統的研發、生產和銷售。憑借20余年的技術積累，運達科技成為國內軌道交通機務運用安全系統領域內少數擁有核心自主知識產權和自主生產能力的高科技企業之一。

　　本套牽引電氣傳動系統試驗臺可完成牽引電氣傳動系統整體試驗或牽引逆變器、牽引電機部件單元的測試項目。整套試驗系統包含四套牽引電機對托平臺，可獨立或同時運轉，配置的變頻功率測試系統采用有效同步手段控制，可保證整套設備電參量的同步采集；同時，根據原始數據采集要求，配置一套存儲服務器，將測試數據完整記錄，方便用戶調取記錄及原始數據進行離線分析。

二牽引電氣傳動系統試驗臺原理框圖

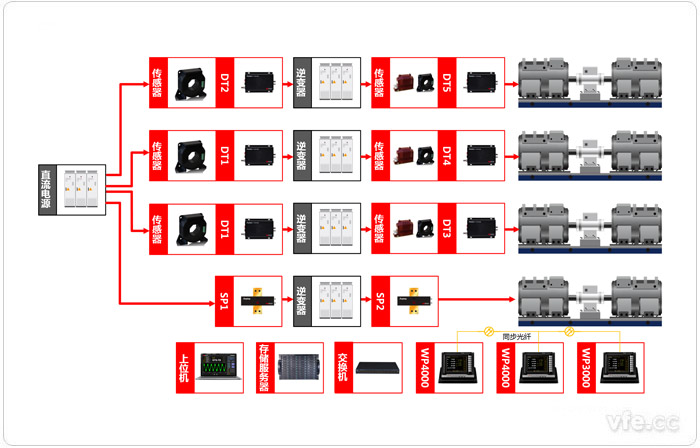

圖示：牽引電氣傳動系統試驗臺原理框圖

　　如上圖所示為成都運達科技牽引電氣傳動系統試驗臺原理框圖，采用湖南銀河電氣有限公司開發的變頻功率測試系統有效保障電氣傳動系統電參量測試要求。本套牽引電氣傳動系統試驗臺由一臺直流電源供電，輸出四路直流分別接入四個逆變器單元，逆變器逆變輸出三相交流電接入牽引電機對托平臺。

　　牽引電氣傳動系統的直流電源輸出四路4000V直流電量，SP1測點配置一臺SP402152DC變頻功率傳感器完成電壓及一路電流測試；DT1、DT2測點配置兩臺DT333B數字變送器，外接電流傳感器完成三路直流電流測試。逆變器輸出側，SP2測點配置三臺SP282102C型變頻功率傳感器完成測試;DT3、DT4、DT5測點均采用DT333B數字變送器外接電壓電流傳感器完成測試。

　　為滿足客戶測試數據及原始波形數據記錄要求，配置一套存儲服務器，容量96T，可有效保障長時間試驗數據保存要求。同時，配置一臺千兆交換機，可保證試驗上位機及存儲服務器對實時測試數據及保存數據的訪問需求。

三牽引電氣傳動系統試驗臺設備配置表

測點	設備名稱	型號	數量	備注
SP1	變頻功率傳感器	SP402152DC	1
SP2	變頻功率傳感器	SP282102C	3
DT1	數字變送器	DT333B	1	雙通道電流，測點共用
DT1	數字變送器	DT333B
DT2	數字變送器	DT333B	1
DT3	數字變送器	DT333B	3
DT4	數字變送器	DT333B	3
DT5	數字變送器	DT333B	3
	上位機		1
	存儲服務器		1	96T
	交換機		1

---
