水泵試驗主要測量的參數包括流量、壓力(揚程)、轉速、電壓、電流、軸功率、效率、溫升等參數，并以測量結果作為評判測試泵性能是否達到規定的設計要求。

　　傳統的水泵試驗測試中，測試系統由各種流量表、壓力表、轉速表、溫度表、功率表等組成，本文介紹一種基于虛擬儀器的水泵測試系統。

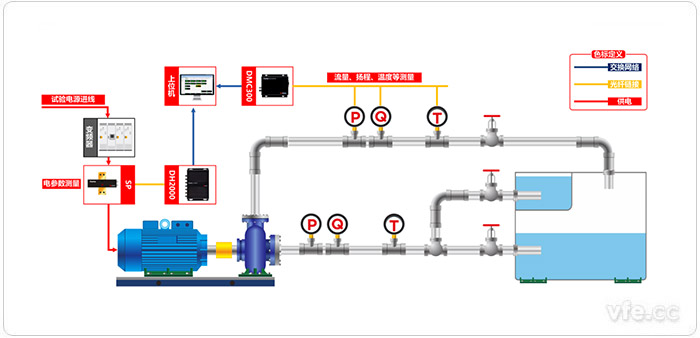

一基于虛擬儀器技術的水泵測試系統原理圖

基于虛擬儀器的水泵測試系統原理圖

　　整個水泵測試系統包括由SP變頻功率傳感器測量電壓、電流、功率等電參量信號，通過DH2000數字主機直接與上位機通訊；流量、揚程、溫度、轉速、開關量等非電量參數測量由分布式測控模塊組成，通過DMC300數字主機與上位機直接通訊；變頻器控制直接通過通訊協議直接與上位機通訊；整個測控系統的數據集成到上位機，用戶根據需求提取所需數據，用戶可以對整個測試系統的測控界面進行規劃，在上位機上完成試驗所需的的測量、控制以及報表等。

二基于虛擬儀器技術的水泵測試系統組成

　　基于虛擬儀器技術的水泵測試系統總體包括硬件和軟件兩部分，硬件包括主電量測試系統和輔助參量測試系統，軟件主要負責整個系統的控制、整個測試系統數據的采集、曲線的生成、報表的生產等。

01基于虛擬儀器技術的水泵測試系統硬件部分

　　水泵測試系統硬件部分包括有測量電機輸入的主電量測試系統，測量流量、壓力、轉速、溫度、開關量等的輔助測試系統，以及由各種儀表、上位機、操作臺構成的中控室。

02基于虛擬儀器技術的水泵測試系統軟件部分

　　水泵測試系統軟件部分主要負責處理整個系統變頻器的控制、測試系統數據的采集、測試系統數據的計算、曲線的擬合、報表的生產等。用戶根據實際操作需要定制軟件操控界面，方便完成所有試驗。

　　傳統的測試泵的性能通常使用壓力表、溫度計、電能表、測速儀等儀器來測量相關的參數，然后通過計算的后半部分來獲取性能曲線和其他數據，測試耗費很多的時間，整個過程甚至?xí)胁环€(wěn)定的人為錯誤，測量精度也受到硬件限制證。使用虛擬儀器的方法來處理數字，不僅能減少硬件設備，而且還可以保證精度。

---
