根據現行國家標準GB 2681中依導線顏色標志電路時，一般應該是相線—A相黃色，B相綠色，C相紅色；零線—淡藍色；地線是黃綠相間。對零線、火線、地線等方面進行介紹，首先要知道為什么分為零線、火線、地線，以及各自的基本作用。

　　通常市電電力傳輸是以三相四線的方式，三相電的三根頭稱為相線，三相電的三根尾連接在一起稱中性線，也叫“零線”，叫零線的原因是三相平衡時刻中性線中沒有電流通過了，再就是它直接或間接的接到大地，跟大地電壓也接近零。三相電的三根相線與零線有220V的電壓，會對人產生電擊，俗稱“火線”。地線是接地的統稱，是在電系統或電子設備中，接大地、接外殼或接參考電位為零的導線，是一種防止人們?cè)谑褂眉译娂稗k公等電子設備時發生觸電事故而采取的保護措施。

一零線、火線、地線的區別

　　現在常見的電力傳輸主要由三相五線制和三相四線制。三相五線制也就是人們通常說的TN-S系統，就是中性線(零線N)和保護線(接地線PE)是分開的。如果三相線加一零線就是三相四線制，也就是人們通常說的TN-C系統，就是中性線(零線N)和保護線(接地線PE)是合一的，稱為PEN線。

01火線和零線區別

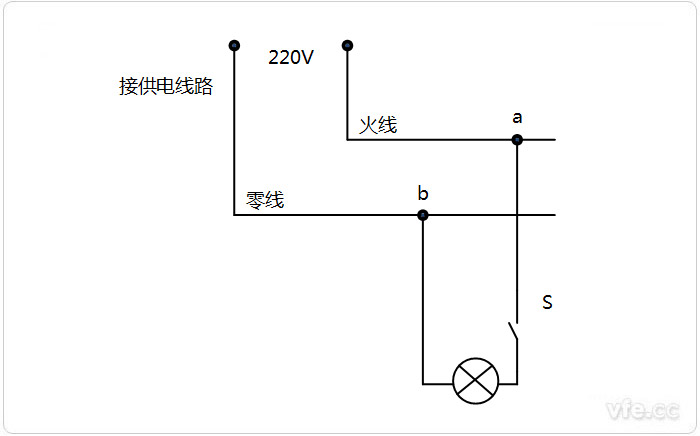

　　一般的市電傳輸系統中，火線和零線的區別在于它們對地的電壓不同：火線的對地電壓等于220V;零線的對地的電壓等于零(它本身跟大地相連接在一起的)。所以當人的一部分碰上了火線，另一部分站在地上，人的這兩個部分之間的電壓等于220V，就有觸電的危險了。反之，人即使用手去抓零線，如果人是站在地上的話，由于零線的對地的電壓等于零，所以人的身體各部分之間的電壓等于零，人就沒有觸電的危險。

　　如果火線和零線一旦碰起來，由于兩者之間的電壓等于220伏，而兩接觸點間的電阻幾乎等于零，這時的電流非常大，在火線和零線的接觸點處將產生巨大的熱量，從而發出電火花，火花處的溫度高到足以把金屬導線燒得熔化。

02零線和地線區別

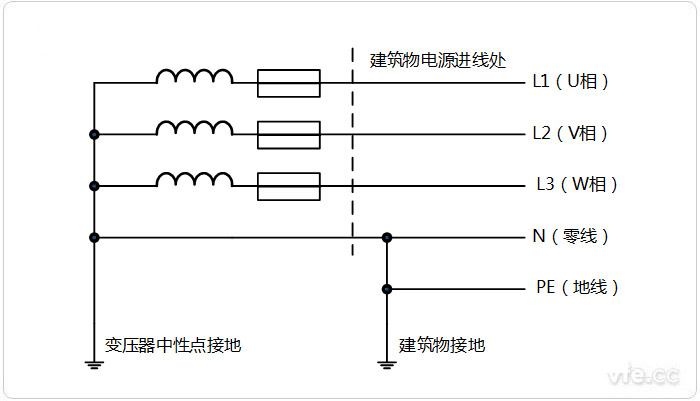

　　在 TN-S 供電系統中，一般情況下居民用電負載是不相同的，即三相負載不平衡，三相變壓器一般采用Y-YN0 接線，變壓器的三相繞組的中性點接在一起，并且接地(如圖所示)，這條線引出來就是零線(N)，零線的干線部分也叫中線，中線保證了三相不平衡負載每一相的電壓相等，都等于220V，故中線上，不許安裝保險絲或開關。這三相四線(U、V、W、N)從配電房來到民用建筑，每一幢建筑物正常的情況下都要有符合國家技術標準的接地裝置，從接地裝置拉出來的線就是地線(PE)。一般在建筑物的一樓，地線和從配電房過來的零線，合二為一地連接在一起，然后又一分為二變?yōu)榱憔€(xiàn)和地線提供給大樓的每一個單元，這樣做的目的是讓中線(零線的干線部分)重復接地，提高系統的接零保護水平，減輕故障時的觸電危險。

　　綜上所述零線就是變壓器的中性點接地所拉出來的線，而地線就是建筑物接地裝置所拉出來的線。正常情況下，零線的干線部分將通過較小的不平衡電流，但每一相零線所通過的電流和這一相火線所通過的電流是相等的，而地線是沒有任何電流通過的，和地線相連接的電氣設備金屬外殼在正常運行時不帶電位。零線和地線不可以對調，如果對調漏電保護開關將會動作，切斷電源。

二零線、火線、地線的區分

　　● 用顏色區分：在動力電纜中黃色、綠色、紅色分別代表A相、B相、C相(三相火線)藍色代表零線，黃綠雙色代表接地線。

　　● 用電筆區分：火線用電筆測試時會發光，而零線則不會。

　　● 用電壓表區分：不同相線(即火線)之間的電壓為線電壓380V，相線(火線)與零線(或良好的接地體)之間的電壓為相電壓220V，零線與良好的接地體的電壓為0V。

---
