隨著節能減排政策普及及新能源產業的高速發展，電動汽車行業也得到了長足的發展。相對于常規的燃油動力汽車，電動汽車在結構及工作原理還是沒得得到普遍的認知，下面本文就對電動汽車的結構及工作原理進行詳細介紹。

一電動汽車的結構組成及運行原理

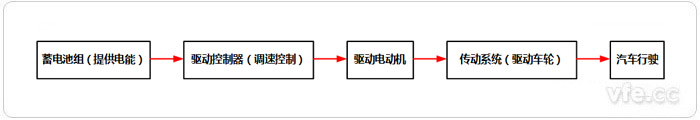

圖示：電動汽車系統運行原理

　　電動汽車主要由電力驅動系統、電源系統和相關輔助系統等部分構成。

　　● 電力驅動系統一般來說包括驅動控制器、驅動電動機、機械傳動裝置和車輪等部分。驅動電機就是傳統燃油汽車中的發動機，主要負責高效率地將動力電池存儲的電能轉化為車輪行進的動能，從而驅動車輛運行；同時，在制動狀態下將車輪上的動能轉化為電能，回饋到動力電池中以實現車輛的制動能量回收。驅動控制器就像人體的神經中樞，電動汽車必須通過一個驅動控制系統來協調控制電機運轉、運轉運行，從而實現整車的最佳性能。

　　● 電源系統包括動力電池組、電池管理系統(BMS)等部分。

　　● 輔助系統包括輔助動力源、動力轉向系統、空調器、照明裝置等部分。

　　

二電動汽車調速

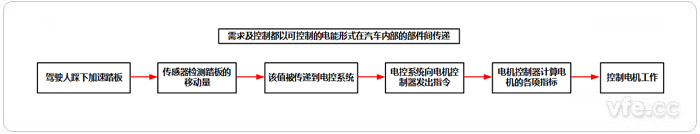

圖示：電動汽車調速控制流程圖

　　與傳統燃油汽車換擋變速不同，電動汽車的變速可以實現連續調速變化。在電動汽車上，駕駛員同時是通過操控制動踏板和加速踏板來控制汽車的制動減速停車和加速控制，只是制動踏板和加速踏板將駕駛員的操作轉化為電信號，再由電動汽車總控制系統協調控制。

三電動汽車與傳統燃油汽車結構區別

　　電動汽車與燃油汽車在結構上的最大區別在于動力系統和能源供應系統，電動汽車采用蓄電池、電動機、控制器及相關設備替代了原有的內燃機和油箱。

　　電動汽車沒有發動機，所以不需要傳統燃油汽車上與燃油發動機相關的零件。在電動汽車中，不需要發動機、變速器、油箱、燃油供給裝置、燃油噴射裝置、火花塞、進氣管、排氣管、三元催化轉化器以及消聲器等零件，甚至連車頭上的進氣格柵都不需要。而電動汽車上配置的電氣部件主要有蓄電池、電動機、控制器等。電動汽車用電動機代替了發動機，用控制器控制電機驅動車輛運行。

　　對比發現，電動汽車與燃油汽車在外觀上看不出區別(除排氣管)，但電動汽車內部結構相對簡單，零件也比燃油汽車少得多，維護方便。

四太陽能電池是否可以應用于電動汽車

　　電池是電動汽車的能源供應單元，而利用清潔且可再生的太陽能發電也是幾代汽車設計者的夢想，同時也出現過形形色色的開拓性產品，相信隨著科學技術的高速發展，不久的將來太陽能電池就可以有效的應用于電動汽車。

　　現今的太陽能光伏電池的發電功率約為180瓦/平方米，如果按照每天光照時間8小時計算，每平方米太陽能電池每天的發電量僅為1.44度。這里還沒有考慮太陽能電池板可獲得最佳日照的方位角、傾斜角以及陰影的影響。因此，僅就目前的技術水平來說，太陽能發電還不能作為驅動電動汽車行駛的主要能量來源。但是，將太陽能作為汽車的輔助能源是可以實現的。比如利用車上安裝的太陽能轉換裝置為車載用相關電器提供電能，或利用太陽能天窗控制系統自動調節停車時汽車內的溫度。

---
