一貴州電網有限責任公司電力科學研究院寬頻帶功率分析儀簡介

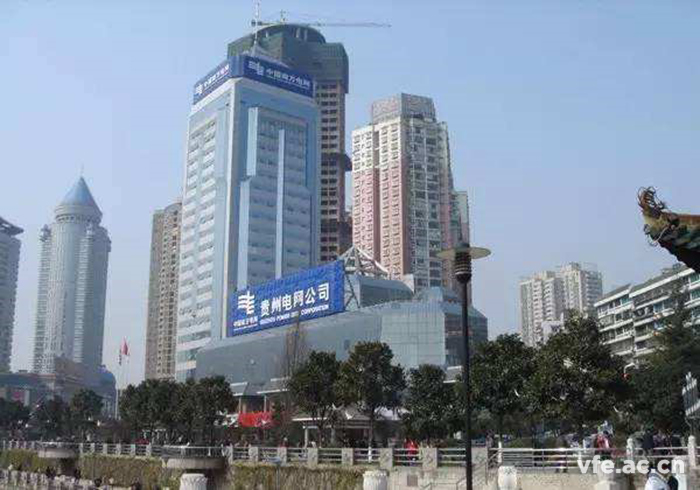

　　貴州電網有限責任公司電力科學研究院成立于1958年，是中國南方電網貴州電網有限責任公司下屬的電力科研單位，是貴州電網技術監督中心、技術服務中心、技術開發中心、科技信息中心。

　　貴州電網有限責任公司電力科學研究院寬頻帶功率分析儀設備主要用于電力科學研究院對寬頻率電量高精度采集測試，要求寬頻帶功率分析儀具有高采樣率、寬帶寬及開放的數據接口。同時，上位機操作軟件可以對各相有效值、平均值、峰值、峰值因數、波形因數、總畸變因數、有功功率、無功功率、視在功率、相角、功率因數進行計算，具有自定義函數計算功能。

二寬頻帶功率分析儀

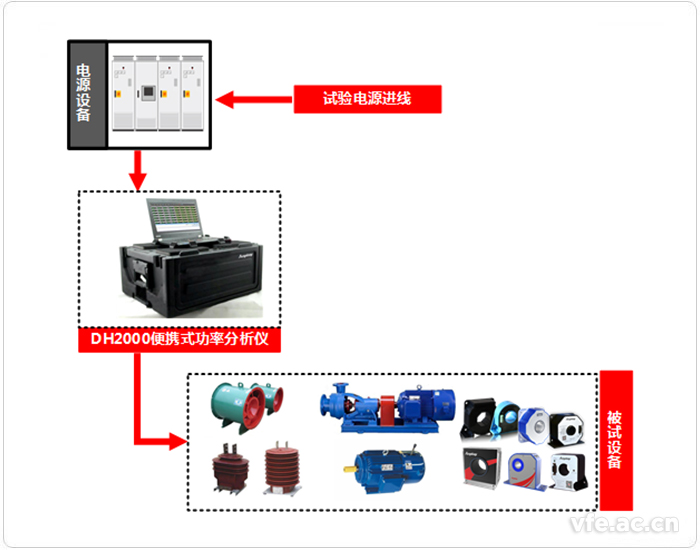

圖示：寬頻帶功率分析儀應用拓撲圖

　　根據寬頻帶功率分析儀需求，選擇配置一臺DH2000便攜式功率分析儀。

　　DH2000便攜式功率分析儀是一款虛擬測試儀器，主要由前端測量采集模塊、上位機及相關軟件構成。包含兩個頻率信號輸入端口(配套扭矩轉速傳感器可完成扭矩轉速等機械功率數據采集處理);包含6對電壓、電流輸入端口，可安全滿足寬帶功率分析儀對采樣、通道、輸出、電壓通道、電流通道、精度等要求。

　　DH2000便攜式功率分析儀提供實時波形顯示，支持長時間記錄(記錄時間取決于硬盤空間)和回放，可實現各類無紙記錄儀，且存儲容量遠遠大于常規無紙記錄儀；提供諧波分析功能，最高支持2000次諧波分析；提供數字濾波，巴特沃斯、切比雪夫、貝塞爾等多種階數可選、截止頻率可選的低通、帶通、高通數字濾波器。

　　DH2000便攜式功率分析儀整體結構精密牢固，滿足便攜及長途運輸要求；分析處理主機(電腦)放置于機箱防震收納層中。測試時打開機箱蓋板完成測試線路接線，連接電腦后即可開始測試工作；完成測試后，安裝機箱蓋板、收納電腦，拉出拉桿即可移動機箱。

三寬頻帶功率分析儀配置表

測點	設備名稱	型號	數量	備注
	便攜式功率分析儀	DH2000	1	包含2路扭矩轉速輸入通道、6對電壓、電流輸入通道，在線測試及離線分析軟件、連接線、輪式裝運箱、筆記本電腦ThinkPad T440       1臺

---
