一寬頻功率表定義

　　寬頻功率表用于寬頻帶的電壓、電流、有功功率等電參量測量，寬頻意指被測電壓、電流信號頻帶寬，包括下述兩種情況：
　?。?、被測電壓、電流基波頻率范圍較寬。如：AnyWay的DP800數字功率計適用于基波頻率為4Hz~400Hz的正弦波測量。
　?。病⒈粶y(cè)電壓、電流含有較高頻率的諧波。如：AnyWay系列變頻功率分析儀電壓測試帶寬為100kHz，可準確測量各種基波頻率為0.1Hz~400Hz的正弦及非正弦電量的有功功率、基波功率及100kHz頻率以內的諧波功率。
　　對于第二類寬頻功率表，一般采用交流數字采樣和傅里葉變換技術，一般需要比較高的采樣頻率，對數據的傳輸和處理都有比較高的要求。
　　寬頻功率表別稱：寬頻帶功率表、寬頻帶功率計、寬頻帶功率分析儀等。

二采樣頻率對寬頻功率表的影響

　　直觀的看，采樣頻率越高，采集信號的點數越多，就越接近原始信號，也就會精度越高。然而，采樣頻率越高，單位時間內采樣點也就越多，需要處理的數據也就越多，對于AD轉換器及處理數據的CPU性能要求也就越高。
　　事實上，采樣定理告訴我們，采樣頻率只要大于2倍信號頻率就可準確還原信號。反之，就會造成頻率混疊等現象導致測量結果錯誤或精度降低。。表面上看，
　　某些進口寬頻功率表標稱帶寬很寬，精度很高。譬如某款進口功率表標稱帶寬1MHz，按照采樣定理的要求，采樣頻率應在2MHz以上，但其實際最高采樣頻率卻只有100KHz，根據采樣定理，100kHz的采樣頻率最高也就能測50KHz的帶寬，高于50KHz的信號進入寬頻功率表，會導致功率表測量結果紊亂。此時，為了實現正常測量，寬頻功率表必須開啟截止頻率低于50kHz的防混疊濾波器，這樣，其實際可用帶寬必然低于50kHz。與標稱的1MHz帶寬差距甚遠！

三用DT數字變送器制作的寬頻功率表

　　DT數字變送器具有100KHz的帶寬，250KHz的采樣頻率，是一種能同時測量電壓和電流的雙通道功率變送器。DT數字變送器采取前端數字化技術，以光纖為傳輸介質，可以有效避免傳輸過程的損耗和干擾。

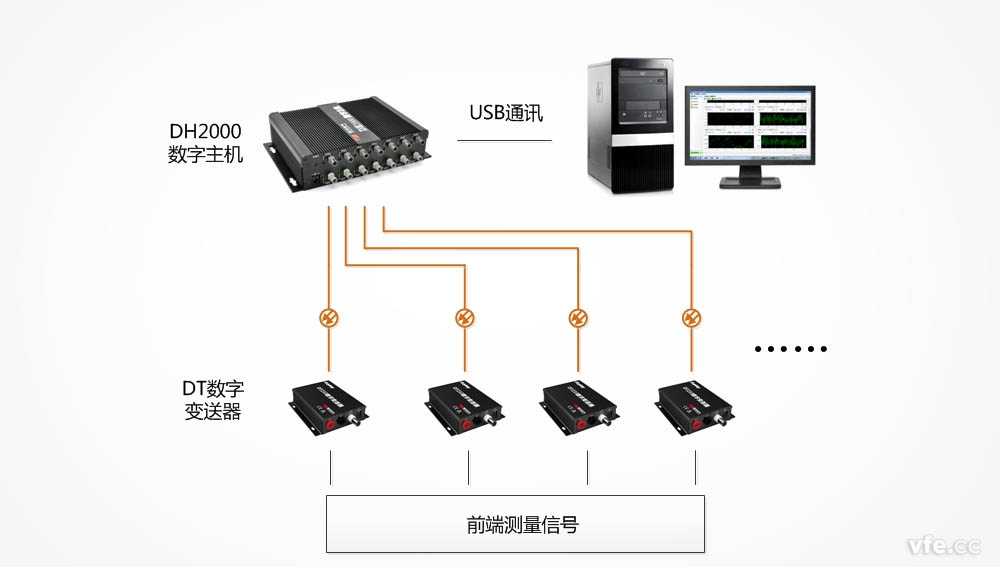

　　DT數字變送器采集前端模擬信號，并將采集的模擬信號轉化數字信號，經過光纖傳送至DH2000數字主機，DH2000數字主機將采集的數據經過處理后通過USB上傳至上位機，用戶可以根據自己需要定制所需要的上位機功能和界面，方便自己操作和使用。
　　DT數字變送器制作的寬頻功率表具有高準確度、寬量程、寬頻帶的特點，每個DT數字變送器都是一個獨立的個體，相互不會干擾，獨立性強，可擴展性好，DT數字變送器和DH2000數字主機體積小，便于攜帶，十分方便實驗室、公共電力場合等的現場寬頻帶電參量測量和分析。



---
