DM系列電量子站是DMC300分布式測控系統中的一種測量電壓、電流、功率的雙通道電量測量子站，由DM系列電量子站構成精密功率表可以滿足電壓0.5V～1000V、電流4mA～6A、頻率5Hz～400Hz的正弦電參量的高精度測量。

一由DM系列電量子站構成精密功率表簡介

　　DM系列電量子站是一種基于光纖通訊的前端數字化功率測量單元，集成了DMC300分布式測控系統分布式的特點，可以任意配置DM系列電量子站組成單相精密功率表、三相精密功率表、多相精密功率表，上位機界面可以根據需求自行定制。
　　DMC300分布式測控系統中的電量測量子站有DM4103-1、DM4103-2、DM4104-1、DM4104-2四種型號提供選擇，每種子站的測量量程不同，具體參考DM系列分布式測試子站（選型及應用）：
數字功率表具體參數為：
　　頻率范圍：5～400Hz
　　電壓準確測量范圍：0.5V~1000V
　　電流準確測量范圍：4mA~6A
　　電壓/電流測量精度：0.1%rd±0.1%fs
　　功率測量精度：0.2%rd±0.2%fs

二由DM系列電量子站構成精密功率表的特點

1測量精度高

　　功率精度最高可以實現讀數0.2%的基本測量準確度；

2安全性能好

　　采取光纖隔離技術，實現模擬信號與數字信號的光電隔離；

3抗干擾能力強

　　光纖傳輸?shù)臄?shù)字信號可以承受很強的復雜電磁環境干擾，基本無需考慮傳輸環節的干擾問題；

4外部通訊接口簡便

　　采用串口與上位機通訊，方便與其他系統的兼容；

5可擴展性強

　　可以任意擴展成單相數字功率表（一個電量測量子站即可）、三相數字功率表（兩個或者三個電量測量子站）甚至是多相數字功率表（多個電量測量子站），采取子站間光纖同步技術可以輕松實現多個子站的同步測量；

三由DM系列電量子站構成精密功率表的測量原理

　　由DM系列電量子站測量前端的電壓電流模擬信號，電量測量子站將測量的模擬信號經過測量以及光電轉換成光纖數字信號，再經過光纖通訊至上位機，在上位機接口處由光纖轉換器轉換成RS232信號或者其他串口信號進入上位機進行數據分析和處理。

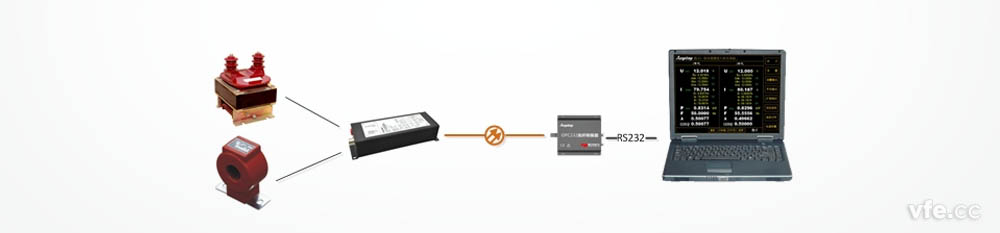

　　下面是一個單相精密功率表測量過程圖：

由DM系列電量子站構成單相精密功率表

　　由DM系列電量子站構成精密功率表可以滿足各類工頻及變頻正弦波供電電器產品的檢試驗及能效評測，系統構建簡單靈活，構建的費用也非常實惠，而且上位機軟件可以根據需求和自己使用習慣編寫最合適使用的界面。

---
