低功率因數功率表
- 瀏覽次數：12258次
- 發布時間：2014/1/28 10:18:51
- 作者：銀河電氣
一低功率因數功率表定義
低功率因數功率表又稱低功率因數瓦特表，JJG 780-1992交流數字功率表檢定規程中，對低功率因數功率表的定義如下：
數字功率表的
功率因數范圍應該優先在下列系列中選擇：
0～±1,0～1,0.5～1,0～0.2,0～0.1,0～0.05。
當被測功率的功率因數在上述范圍內時，數字功率表的準確度應符合技術條件的全部要求。
在上述系列中，功率因數范圍為0～±1,0～1的功率表稱為全功率因數功率表。功率因數范圍為0～0.2,0～0.1,0～0.05的功率表為低功率因數功率表。
功率因數范圍上限值的絕對值稱為功率表的額定因數。
二低功率因數功率表指標解讀
從JJG 780-1992交流數字功率表檢定規程對低功率因數功率表的定義的字面上看，低功率因數功率表與全功率因數功率表的主要區別在于兩者的功率因數范圍不同，低功率因數功率表的功率因數范圍較全功率因數功率表的功率因數范圍小。
這么看，全功率因數功率表是可以替代低功率因數功率表了？
答案是否定的！
JJG 780-1992交流數字功率表檢定規程規定，低功率因數功率表、功率因數范圍為0.5～1的功率表及全功率因數功率表的誤差均以滿量限額定功率的引用誤差表示。
γ=（Px-Ps）/UnIncosφn
Px為被檢功率表示值；
Ps為被檢功率表示值為Px時標準功率源或標準功率表的示值；
Un為被檢功率表的額定電壓；
In為被檢功率表的額定電流；
cosφn為檢功率表的額定因數；
顯然，低功率因數功率表的額定因數比全功率因數功率表的額定因數小。
額定因數為0.05的低功率因數表與全功率因數表相比，假設功率表的額定電壓和額定電流相同，功率表的準確度等級相同，前者的引用修正值計算公式的分母是后者的1/20，前者的Px-Ps的允許范圍是后者的1/20，即：在0.05低功率因數下，前者的允許誤差是后者的1/20，低功率因數功率表的實際測量精度遠遠高于全功率因數表。
三WP4000變頻功率分析儀
WP4000變頻功率分析儀是
湖南銀河電氣有限公司和國防科技大學聯合研制的一種新型的多量限、寬頻帶的數字功率表。是一款能夠保證低功率因數下功率測量準確度的全功率因數功率表。

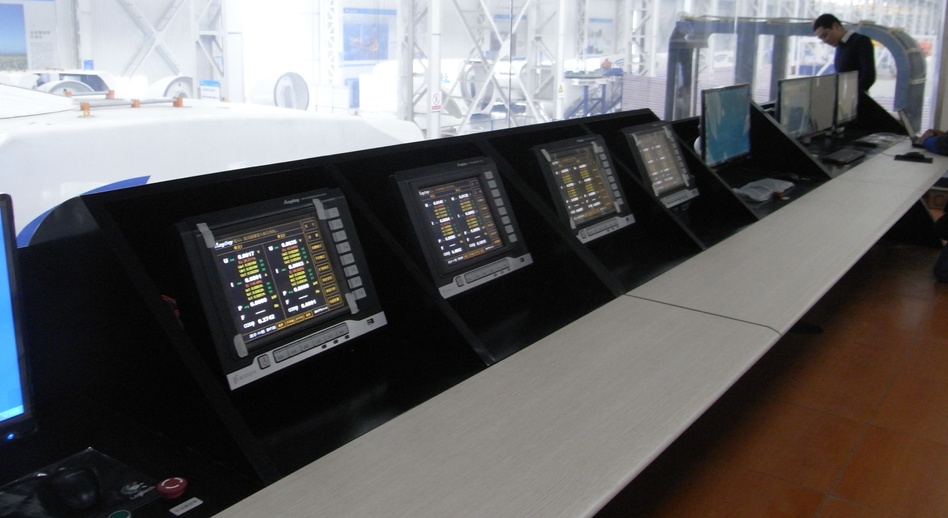

圖 WP4000變頻功率分析儀作為低功率因數功率表用于電機測試
按照J(rèn)JG 780-1992交流數字功率表檢定規程的定義，WP4000變頻功率分析儀特性鑒于全功率因數功率表和低功率因數功率表之間，其功率因數測量范圍為0～±1，滿足全功率因數功率表的準確度要求。同時在0.2和0.05低功率因數下，其誤差遠遠小于全功率因數功率表的誤差限值。
以配置A型功率單元的WP4000變頻功率分析儀為例：
若按照J(rèn)JG 780-1992交流數字功率表檢定規程對0～±1全功率因數功率表的檢定要求，其功率測量準確度為0.05級；
若按照J(rèn)JG 780-1992交流數字功率表檢定規程對0～0.2低功率因數功率表的檢定要求，其功率測量準確度為0.1級；
若按照J(rèn)JG 780-1992交流數字功率表檢定規程對0～0.05低功率因數功率表的檢定要求，其功率測量準確度為0.2級。
