前端數字化是如何實現電磁兼容的？
- 瀏覽次數：9922次
- 發布時間：2014/3/11 8:41:13
- 作者：銀河電氣
我們知道：傳染病傳播有三個環節：傳染源、傳播途徑，易感人群，三個環節缺一不可！

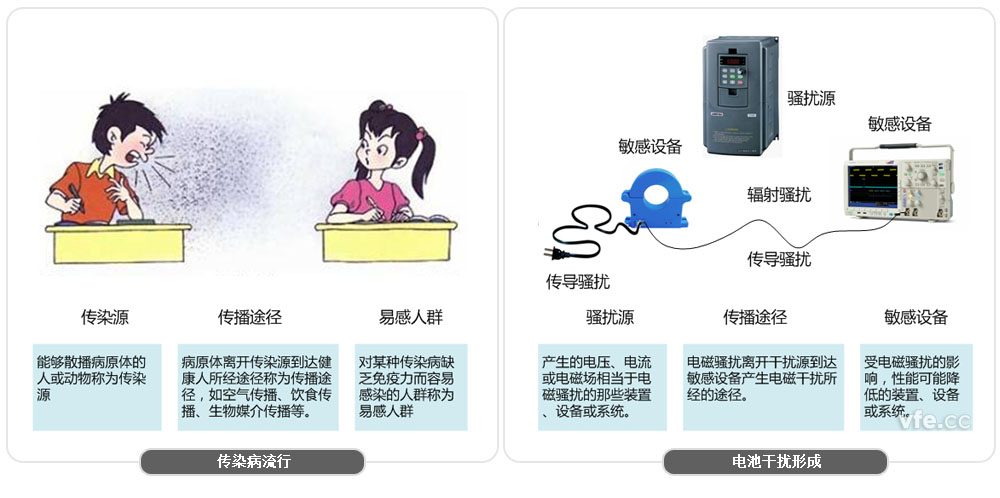

圖1.電磁干擾形成非常類似傳染病傳播
抑制傳染病傳播，只要解決上述三個環節中的任意一個即可。
1、消滅傳染源
2、切斷傳播途徑
3、提高易感人群的免疫力
● 電磁干擾的形成類似傳染病傳播，也需要三個環節：騷擾源、傳播途徑、敏感設備，三個環節同樣缺一不可！
● 前端數字化的抗干擾策略就是從切斷傳播途徑著手。
● 所謂電磁干擾，簡單講就是接收到了對系統有害的電磁波，其傳播途徑可以分為傳導騷擾和輻射騷擾。
● 對于傳導騷擾，切斷了傳輸線路，傳導騷擾就被隔離了。
● 對于輻射騷擾，就像衛星電視接收節目（有用信息）需要專業的天線一樣，接收到電磁騷擾（有害信息）同樣需要天線，只不過后者的天線一般不是人為制造的，信號線、電源線、甚至是PCB板上的一個IC引腳，都可能成為接收有害電磁波的天線。相比之下，信號線由用戶負責，未經專業處理，且線路形式、長度、阻抗、布線方式等等因數受現場使用條件限制，很難統一。因而，傳輸線路成了最有效的接收有害電磁波的天線。

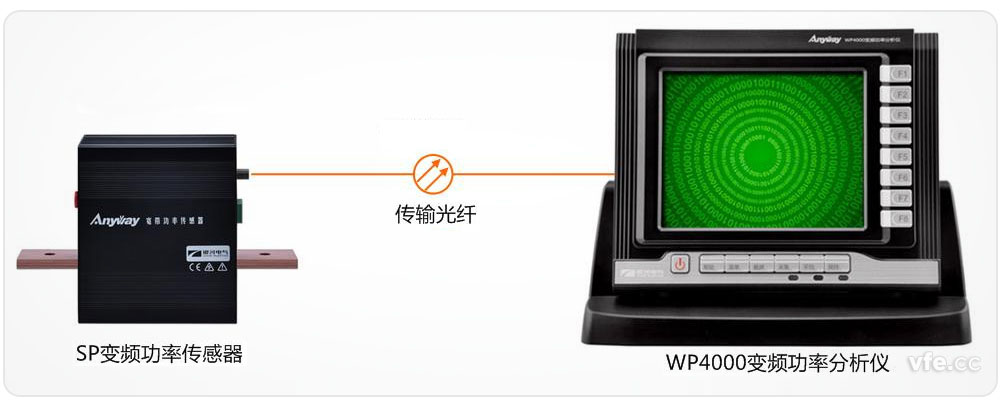

圖2.采用前端數字化技術的AnyWay系列變頻電量測量儀器
AnyWay系列變頻電量測量儀器將模擬量傳輸改為數字量傳輸，將電纜傳輸改變?yōu)楣饫w傳輸，消除這一天線，切斷了電磁波的主要傳播途徑，有效地抑制了電磁騷擾，實現了電磁兼容。
小知識:
電磁騷擾與電磁干擾兩個詞經?；煊?，國標“GB/T 4365-2003電工術語 電磁兼容”對兩者作了區別：
電磁騷擾：任何可能引起裝置、設備或系統性能降低或者對生物或非生物產生不良影響的電磁現象。電磁騷擾是構成復雜電磁環境的主體。
電磁干擾（就是常說的EMI）：電磁騷擾引起的設備、傳輸通道或系統性能的下降。電磁干擾是復雜電磁環境下設備通常的表現后果。
一句話，電磁騷擾是復雜電磁環境的起因；電磁干擾是復雜電磁環境的后果。
