電動汽車電機

測試點及測試原理

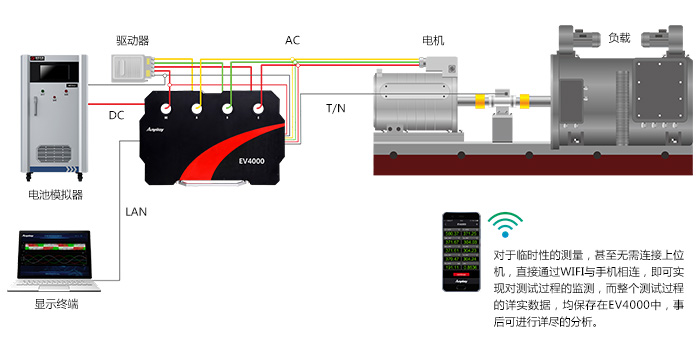

電動汽車測試點及測試原理圖

測試需求

電機種類較多，驅動器波形復雜；
　　

開關頻率較高，可達15kHz，測試帶寬應不低于90kHz。
　　

基波頻率調節范圍較寬，對同步源的要求較高，低頻時要求傅里葉點數較大。

儀器特征

　　 高度集成化

　　測試儀將4支電壓傳感器、4支電流傳感器、傳感器調理電路、功率分析儀、電機板卡(扭矩轉速測量)、傳感器輔助電源集成在一個便攜式箱體中,直接完成驅動器、電機以及扭矩傳感器的測量。

　　 同步測量同屏顯示

　　驅動器輸入電參量、驅動器輸出/電機輸入電參量、電機輸出電參量以及驅動器效率、電機效率等同步測量并同屏顯示。

　　 趨勢曲線一覽無余

　　EV4000對動力系統的相關特征量進行長時間記錄，并繪制成趨勢曲線，不論試驗過程多長，試驗全過程信號的變化趨勢一覽無余。

　　 實時波形纖毫畢現

　　EV4000對直流電壓、電流、交流電壓電流及扭矩轉速等信號進行同步高速采樣，并實時運算得到驅動器的輸入功率、驅動器的輸出(電機的輸入)功率及電機的輸出功率的瞬時值，并與電壓、電流等信號在一個坐標軸上實時顯示。并提供大容量的存儲，可保存12小時的原始波形數據，記錄完整的測試過程。

　　 高達2000次的諧波分析

　　常規功率分析儀一般只分析100次諧波，部分儀器可分析500次諧波，EV4000提供高達2000次的諧波分析。
