一測量用電流互感器接線方法

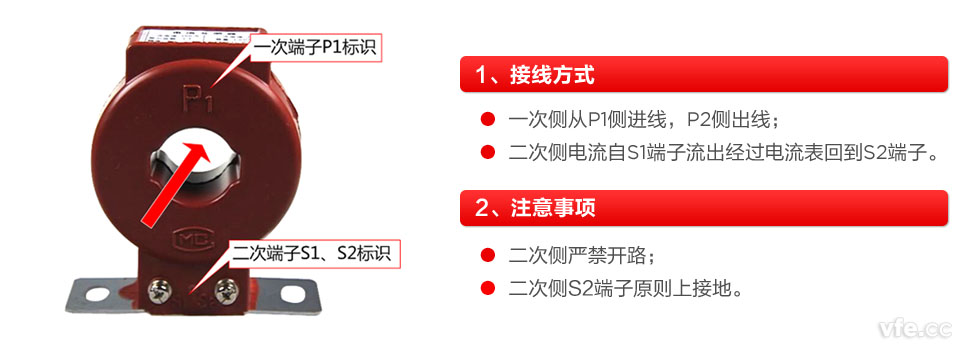

1普通電流互感器接線圖

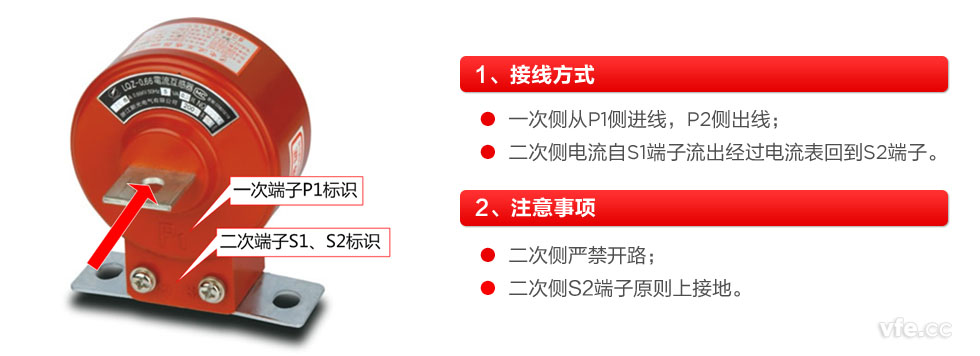

2穿心式電流互感器接線圖

二電流互感器接線圖

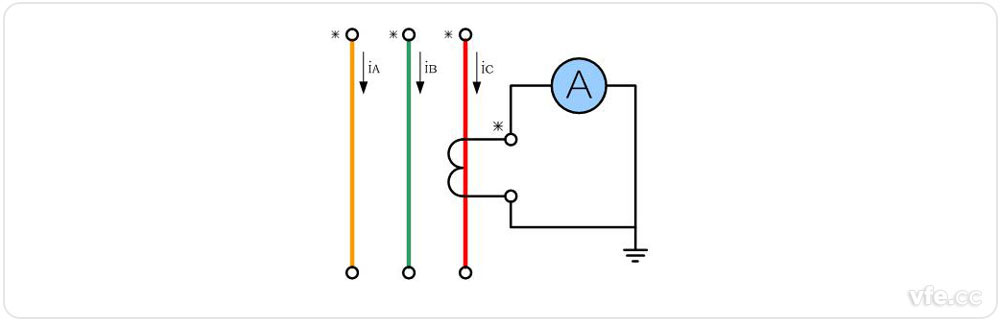

1單臺電流互感器接線圖

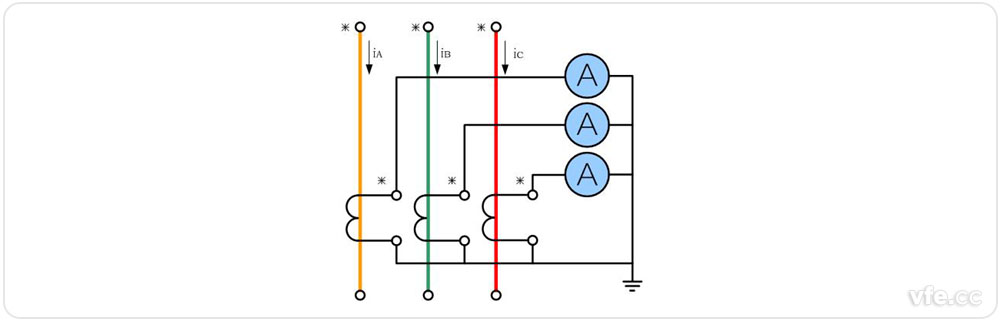

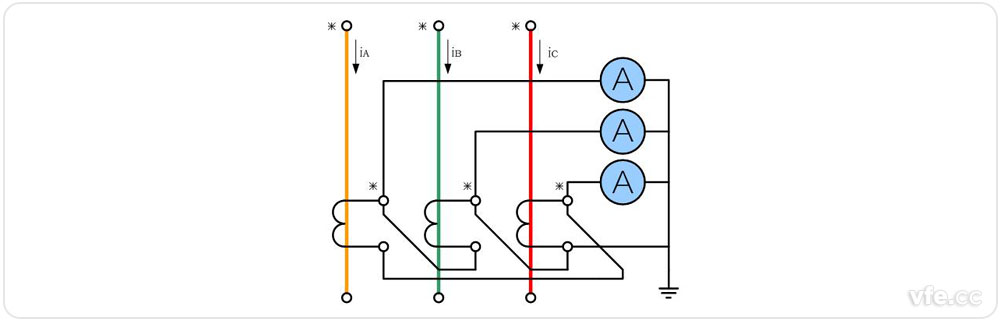

2三相完全星形接線和三角形接線形式電流互感器接線圖

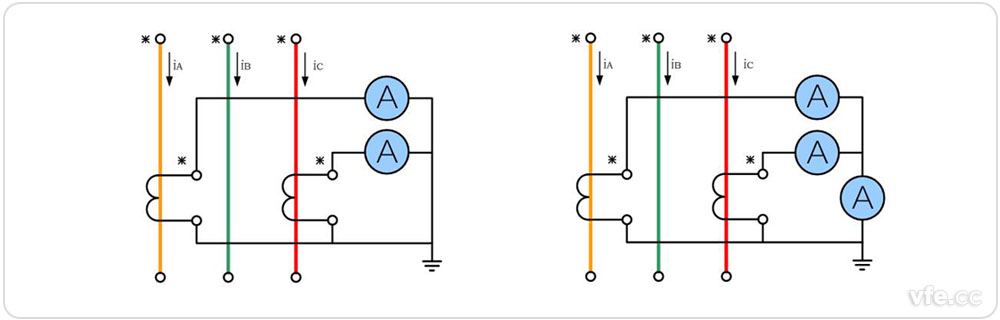

3兩相不完全星形接線形式電流互感器接線圖

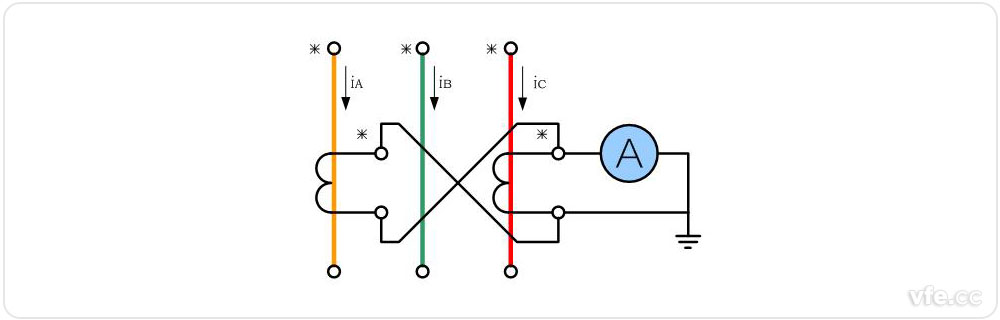

4兩相差電流接線形式電流互感器接線圖

兩相差電流接線形式電流互感器接線圖

5其它接線方式

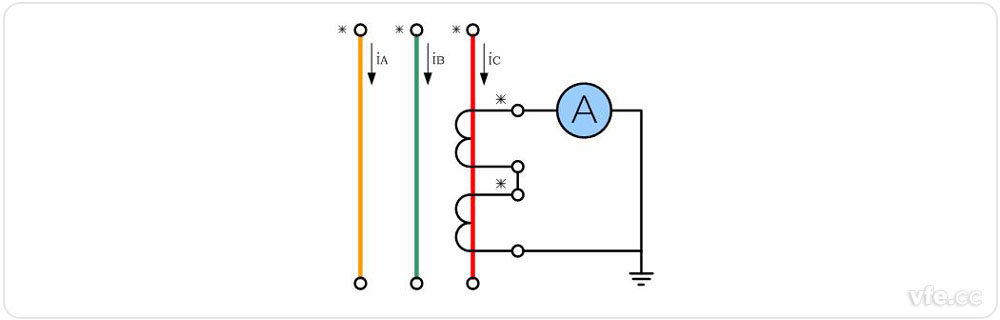

5.1 原邊串聯、副邊串聯

        電流互感器原邊串聯、副邊串聯接線圖如下所示，串聯后效果：互感器變比不變，二次額定負荷增大一倍。

5.2 原邊串聯、副邊并聯

電流互感器原邊串聯、副邊并聯接線圖

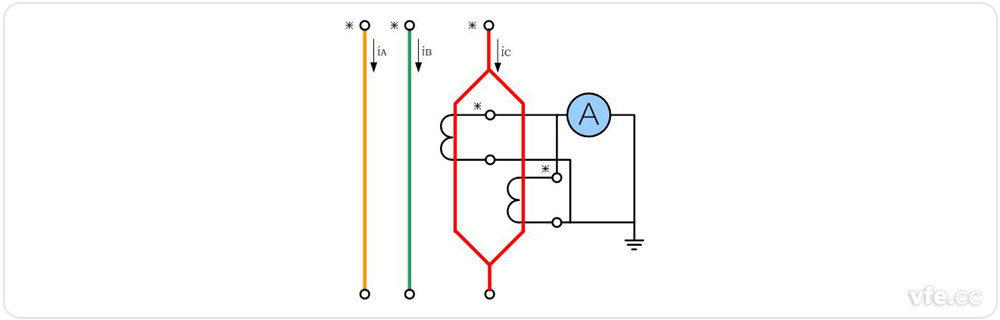

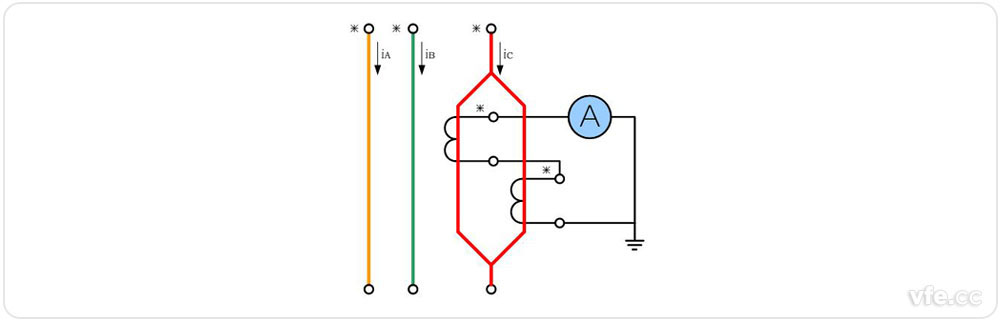

5.3 原邊并聯、副邊串聯

電流互感器原邊并聯、副邊串聯接線圖

5.4 原邊并聯、副邊并聯

---
