電流互感器在工頻測量領域有著非常悠久的歷史，到目前為止已經發展成非常成熟的產品。電流互感器不論是適用性還是精度指標方面已經完全適應當今的工頻測量，電流互感器的接線圖也相對比較簡單，只要稍加注意，在實際使用中就可以得到很好應用。

一電流互感器的端子標識

01普通電流互感器接線圖

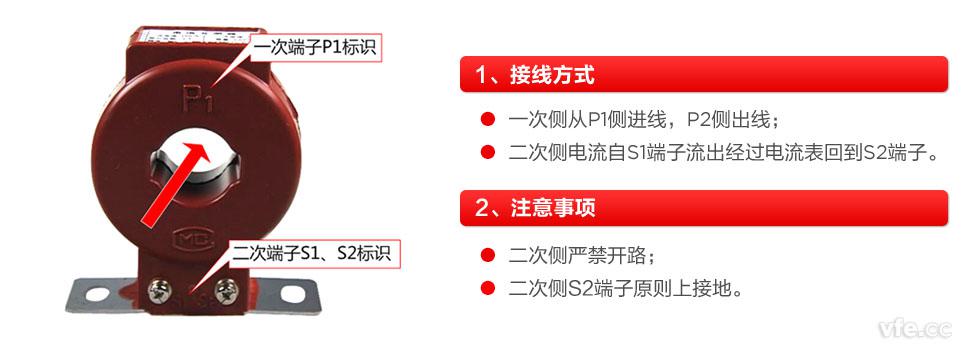

　　電流互感器的一次側電流是從P1端子進入，從P2端子出來；即P1端子連接電源側，P2端子連接負載側。
　　電流互感器的二次側電流從S1流出，進入電流表的正接線柱，電流表負接線柱出來后流入電流互感器二次端子S2，原則上要求S2端子接地。
　　注：某些電流互感器一次標稱，L1、L2，二次側標稱K1、K2。

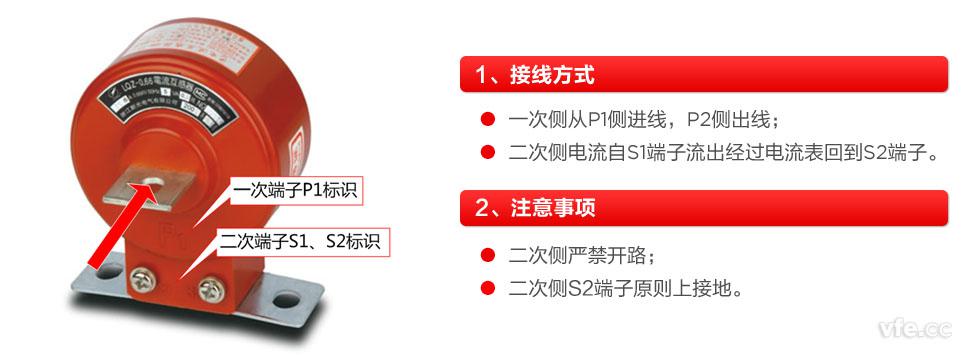

02穿心式電流互感器接線圖

　　穿心式電流互感器接線與普通電流互感器類似，一次側從互感器的P1面穿過，P2面出來，二次側接線與普通互感器相同。

二測量中電流互感器的接線圖

　　在測量中電流互感器二次回路線圈阻抗非常小，因而電流互感器二次回路接近于短路，而且為了統一規范，二次繞組額定值一般設計為5A。
　　在實際應用中，為了安全考慮，電流互感器二次側S2一般需要接地。

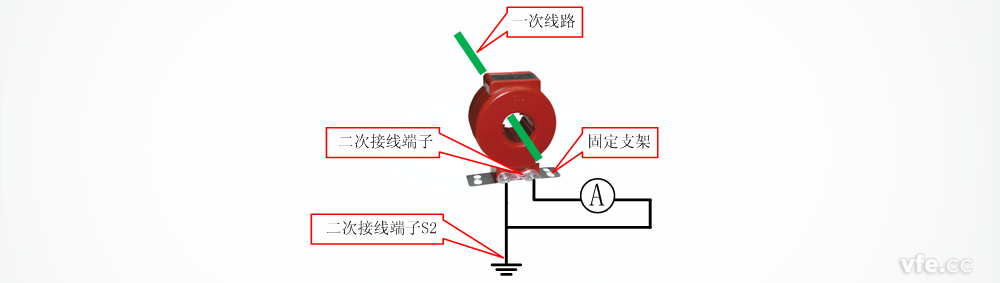

普通電流互感器的接線圖

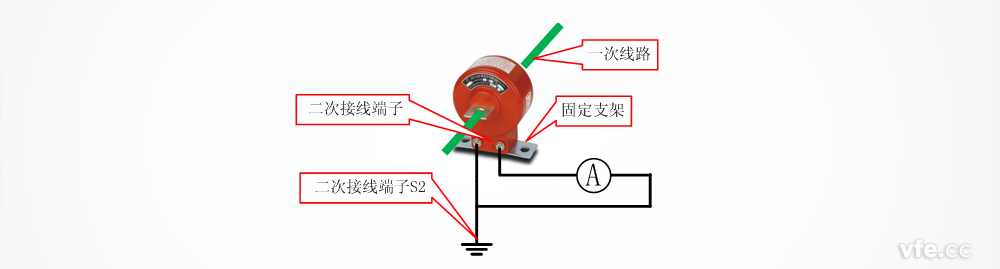

穿心式電流互感器的接線圖

---
