互感器綜合特性測試儀一般指用于保護用互感器勵磁特性試驗，并具有對互感器進行繞組極性判別、變比檢查、負荷誤差測量等功能的儀器。本文主要根據互感器綜合特性測試儀通用技術條件介紹測試儀電壓示值誤差、電流示值誤差、變比等相關參數的檢測試驗。

一互感器綜合特性測試儀電壓示值誤差試驗

　　對于具備外加電壓示值誤差試驗功能的測試儀表可采用1a的方法進行誤差試驗；內部自帶電壓源的示值誤差試驗測試儀器可采用1b的方法進行誤差試驗。

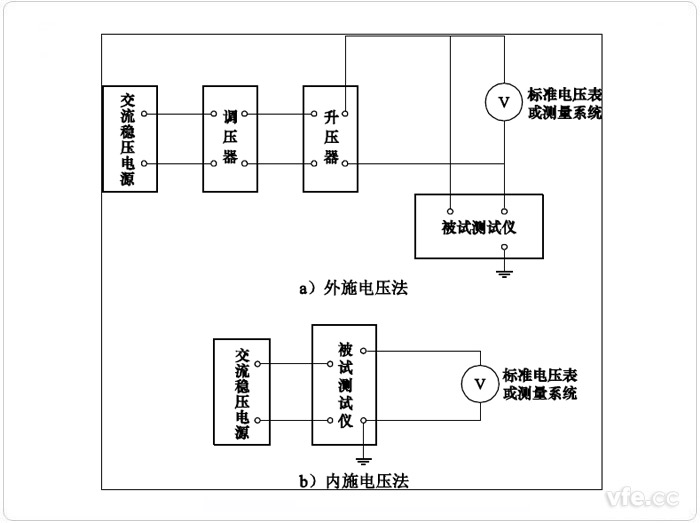

圖1：電壓示值誤差試驗原理接線圖

　　在被試測試儀的輸出(測量)電壓滿量程范圍內，均勻地選取試驗點(或最近示值點)，且不少于5點。當被試測試儀最高測量電壓不大于650V時，標準可選用量程不低于700V的數字多用表直接測量；當被試測試儀最高測量電壓大于650V時，標準應選用高壓交流電壓測量系統或標準電壓互感器測量系統測量。

二互感器綜合特性測試儀電流示值誤差試驗

　　具有外施電流示值誤差試驗功能的測試儀采用圖2a的方法進行誤差試驗；內施電流示值誤差試驗功能的測試儀采用圖2b的方法進行誤差試驗。

　　在被試測試儀的輸出(測量)電流滿量程范圍內，均勻地選取試驗點(或最近示值點)，且不少于5點。

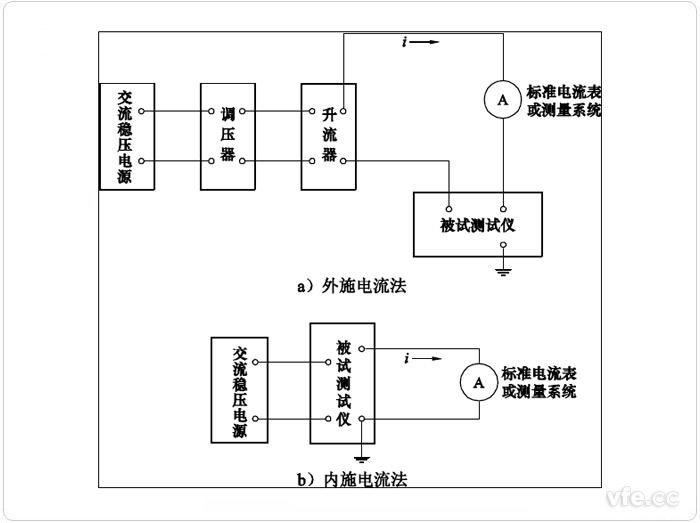

圖2：電流示值誤差試驗原理接線圖

　　當被試測試儀測量電流不大于3A時，標準可選用量程不低于3A的數字多用表直接測量；當被試測試儀測量電流大于3A時，標準應選用額定二次電流為1A的標準電流互感器測量系統測量。

三互感器綜合特性測試儀變比、極性試驗

　　選用標準電流互感器作為標準，應至少選取200、500、1000、2000、5000在內的5個變比點和額定變比(電流互感器變比測量額定值大于500時)作為試驗點。變比、極性試驗原理接線圖見下圖3。

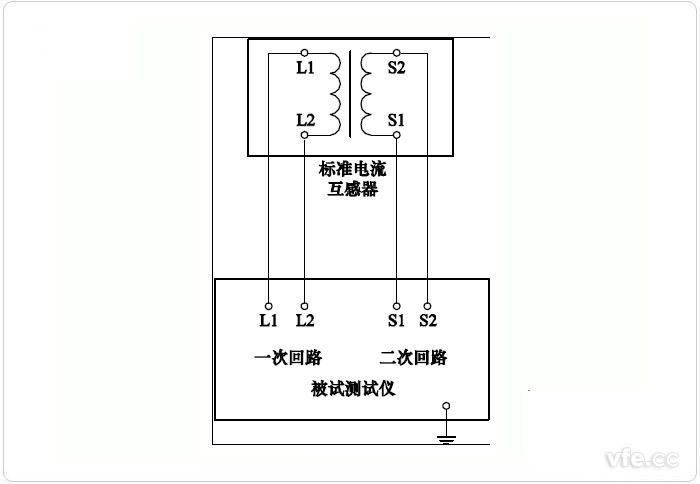

圖3：變比、極性試驗原理接線圖

四互感器綜合特性測試儀二次回路阻抗測量誤差試驗

　　選用額定電流1A和5A的電流負荷箱作為標準，標準值由準確度不低于0.2級的互感器負荷箱校準裝置、負荷測試儀和/或多功能數字表進行標定。二次回路阻抗測量誤差試驗原理接線圖見下圖4。

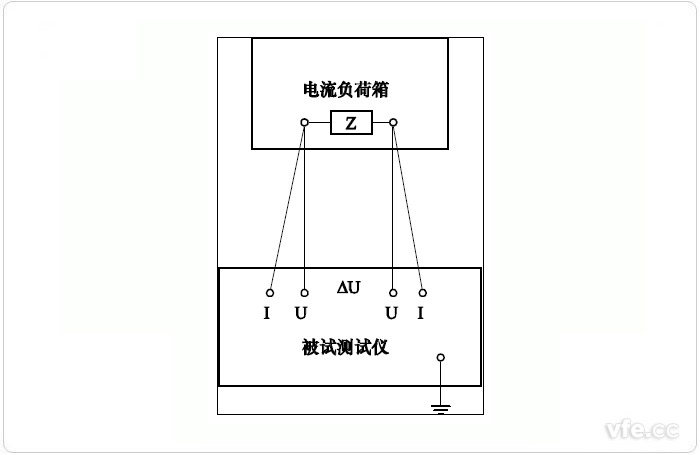

圖4：二次回路阻抗測量誤差試驗原理接線圖

五互感器綜合特性測試儀二次繞組電阻和二次回路電阻測量誤差試驗

　　選用額定電流1A的標準電阻箱作為標準，且至少應包括0.1、0.2、0.5、1、2、5、10、20、50、100在內的10個標準電阻值。二次繞組電阻和二次回路電阻測量武漢試驗原理接線圖見圖5。

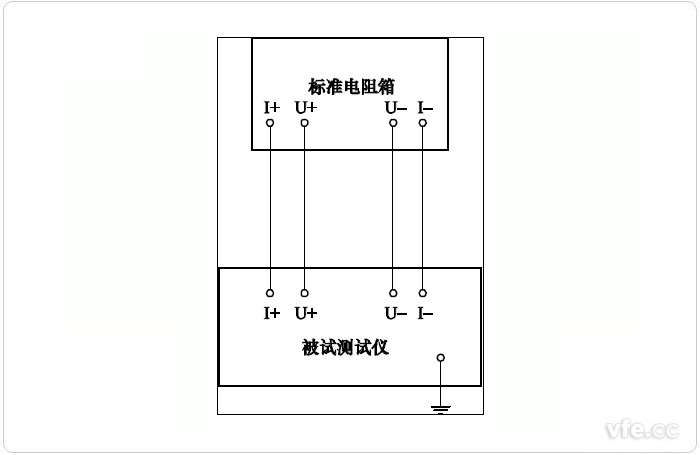

圖5：二次繞組電阻和二次回路電阻測量誤差試驗原理接線圖

六互感器綜合特性測試儀電流互感器勵磁特性測量誤差比對試驗

01采用多臺性能穩定的電流互感器測量

　　采用多臺性能穩定的電流互感器為比對用試品時，應符合以下要求：

　　1) 勵磁特性曲線的20%~110%額定拐點電動勢的范圍內，在相同電壓示值下，電流示值的年變化率應不大于0.04X，單位為A。其中X是勵磁特性曲線上對應的電壓值與額定拐點電動勢的比值。

　　2) 勵磁特定曲線大于110%額定拐點電動勢的范圍內，在相同電壓示值下，電流示值的年變化應不大于7.5%。

　　3) 比對用試品采用冷軋硅鋼片(或卷鐵心)為鐵心。

　　4) 比對用試品宜具有多種分接頭。

　　5) 應具備繞組和二次端子能夠承受20KV及以上電壓的比對用試品。

02采用工頻(5Hz)交流法測量

　　采用工頻(50Hz)交流法測量所得的勵磁特性曲線作為參考勵磁曲線。根據被試測試儀測量勵磁特性的電壓測量范圍，勵磁特性測量誤差試驗時選取3臺以上標準品，不少于6中分接頭組合，且各種分接頭的額定拐點電動勢應近似地均勻分布在30V值測試儀的100%的最大電壓測量范圍之間。

03被試測試儀測量

　　按照測試儀說明連線和操作，對選定的比對用試品的各個試驗點進行勵磁特性測量，在測得的勵磁特性曲線上讀取10個以上測量點對應的電流、電壓測量值，其中額定拐點電動勢附近應至少讀取4個測量值，其余測量值應均勻地在曲線上讀取，其測量勵磁特性的測量誤差比對試驗結果應滿足技術參數要求。

七互感器綜合特性測試儀絕緣性能試驗

01絕緣電阻試驗

　　進行電源端子對機殼的絕緣電阻試驗時，測試儀應處于非工作狀態，開關應置于接通位置，并使用500V的絕緣電阻表進行試驗。高壓輸出端子對機殼的絕緣電阻使用2500V的絕緣電阻表進行試驗。

02介電強度試驗

　　電源電路與外殼之間的絕緣應能耐受頻率50Hz、2KV交流電壓，歷時1min。試驗期間不應發生閃絡或擊穿;高壓輸出端子與外殼之間的絕緣應能耐受頻率為50Hz、1.5倍額定輸出電壓，歷時1min。試驗期間不應發生閃絡或擊穿。

八互感器綜合特性測試儀電源頻率和電壓試驗

　　對于采用電網電源供電的儀器一般要求在電源頻率：50(1±5%)Hz、電源電壓：220V(1±10%)V范圍內正常工作。

　　被測儀器的電源頻率和電壓試驗在工作溫度下進行，將可調電源輸出置于50Hz、220V，測試儀器的性能特性。

　　將可調電源輸出頻率保持在50Hz，將電壓分別置于198V和242V，并在這兩個數值上各自至少保持15min后，分別測試儀器的性能特性。

　　將可調電源輸出電壓保持在220V，將頻率分別置于47.4Hz和53.5Hz，并在這兩個數值上各自至少保持15min后，分別測試儀器的性能特性。

---
